die Forenbeiträge zu den Themen – soweit ich sie finden konnte – sind schon älter und es hat sich so viel in der Entwicklung getan, dass ich die folgenden Probleme noch mal ansprechen möchte, ob es denn schon einen neueren Entwicklungsstand gibt bzw ob ich das so richtig verstehe.
System: Märklin K-Gleis, MS2, Gleisbox, (angedacht) Schalten mit CAN-Stellpult
1. Märklin K-Gleis Dreiwegeweiche 2270
Weichenchef Magnet 2.1 Belegung zweier Ausgänge am Weichenchef; am CAN-Stellpult werden zwei Tastenpaare zum Schalten zweier Adressen benötigt.
2. Märklin alte dreibegriffige Formsignale Haupt- 7041 Vorsignal 7038
keine Zugbeeinflussung; getrennte Stromversorgung für Lampen; Ansteuerung mit Weichenchef Magnet 2.1;
Belegung zweier Ausgänge; Vor- und Hauptsignal können zusammen angeschlossen werden; am CAN-Stellpult werden zwei Tastenpaare zum Schalten zweier Adressen benötigt.
3. Märklin alte dreibegriffige Lichtsignale Haupt- 7241 und Vorsignal 7238
keine Zugbeeinflussung, Montage ohne Relais, nur Mast mit Anschlüssen
Ansteuerung mit Signalchef; Belegung zweier Ausgänge; Vor- und Hauptsignal können zusammen angeschlossen werden; am CAN-Stellpult werden zwei Tastenpaare zum Schalten zweier Adressen benötigt.
Soweit korrekt?
3-Leiter-Spielbahner, Anlagepläne liegen derzeit wegen Umbau im Haus auf Eis, sonst eigentlich: C-Gleis, Rocrail, CS2 mit Booster zum reinen Fahren, PC-Schnitte + Gleisreporter zum Melden, Intellibox mit Delta-Boostern zum Schalten und für alles andere.
für das Lichtsignal wirst Du mit dem SignalChef keinen Erfolg haben. Die Ansteuerung von Hp2 kann er nicht. Da brauchst Du einen Signaldecoder. Warum nimst Du nicht den zum Signal gehörenden Antrieb?
Beiträge: 2256 Ort: in der Lampe Eingetreten: 03.06.10 Status: Offline
Eingetragen am 15.03.2020 12:27
Hallo Ulli,
wieso kann der SignalChef kein Hp2?
Eine Adresse schaltet zwischen Hp0 und Hp1 und für Hp2 schaltet man eine zweite Adresse das orange an und aus. So kommt man doch eigentlich mit den Signalen schon seit Ewigkeiten klar. Mit Antrieb ist es nicht anders.
schon richtig, man kann ja jede Lampe einzeln schalten. Aber das verstehe ich nicht unter Signal steuern und das macht auch keine Software.
Es sollte schon so sein, dass beim Druck auf die Hp2-Taste Halt ausgeht und grün-orange an und umgekehrt.
Aber ich warte ja
an meiner Anlage funktioniert das mit allen Decodern, auch mit dem SignalChef, sowie mit dem WeichenChef.
Dazu braucht es nur eine simple Diode welche bei HP 2 die Gelbe und über die Diode (Sperrrichtung je nach Ansteuerung) die Grüne ansteuert.
Mit dem Antrieb wird das mit zwei getrennten Kontakten gemacht.
Wenn man keine Abschaltung der Fahrspannung benötigt, ist der Antriebskasten bei Lichtsignalen überflüssig, nur bei Formsignalen braucht man ihn noch zur Flügelbewegung, aber auch hier ist die Anschaltung genauso möglich.
Schöne Grüsse
Ferdinand
MÄ - Dachbodenanlage mit ca. 150m K-Gleis,-- Intellibox II zum Fahren und Schalten, die Meldezentrale als DICO,--- Steuer PC ist jetzt ein DELL L --D830 mit XP, ---CC-Can(CdB) fürs BW und Schaltaufgaben, der Achszähler ist jetzt bidirektional von Gerd Kruse, - ModellStw -- jetzt 10.B2 und 4 AZ - Blöcke einfach Genial !! Absolut Top!! --Grüße von der Mosel - Ferdinand --
es kann mit dem SignalChef in der momentanen Ausführung nicht gehen weil:
Der hat zwei Ausgänge, die mit Rot - Grün geschaltete werden. Und das für zwei mal acht Ausgänge.
Der Ausgang x hat mit dem x+1 nichts zu tun. Ausgang x schaltet Rot und Grün, Ausgang x+1 sollte Brandgelb schalten. Der schaltet aber den Ausgang x nicht ab, kann er nicht weil das nicht programmiert ist.
Bis Thorsten das realisiert, würde ich den vorhandenen Antrieb unter der Anlage montieren - kostet nichts und man hat den Erfolg.

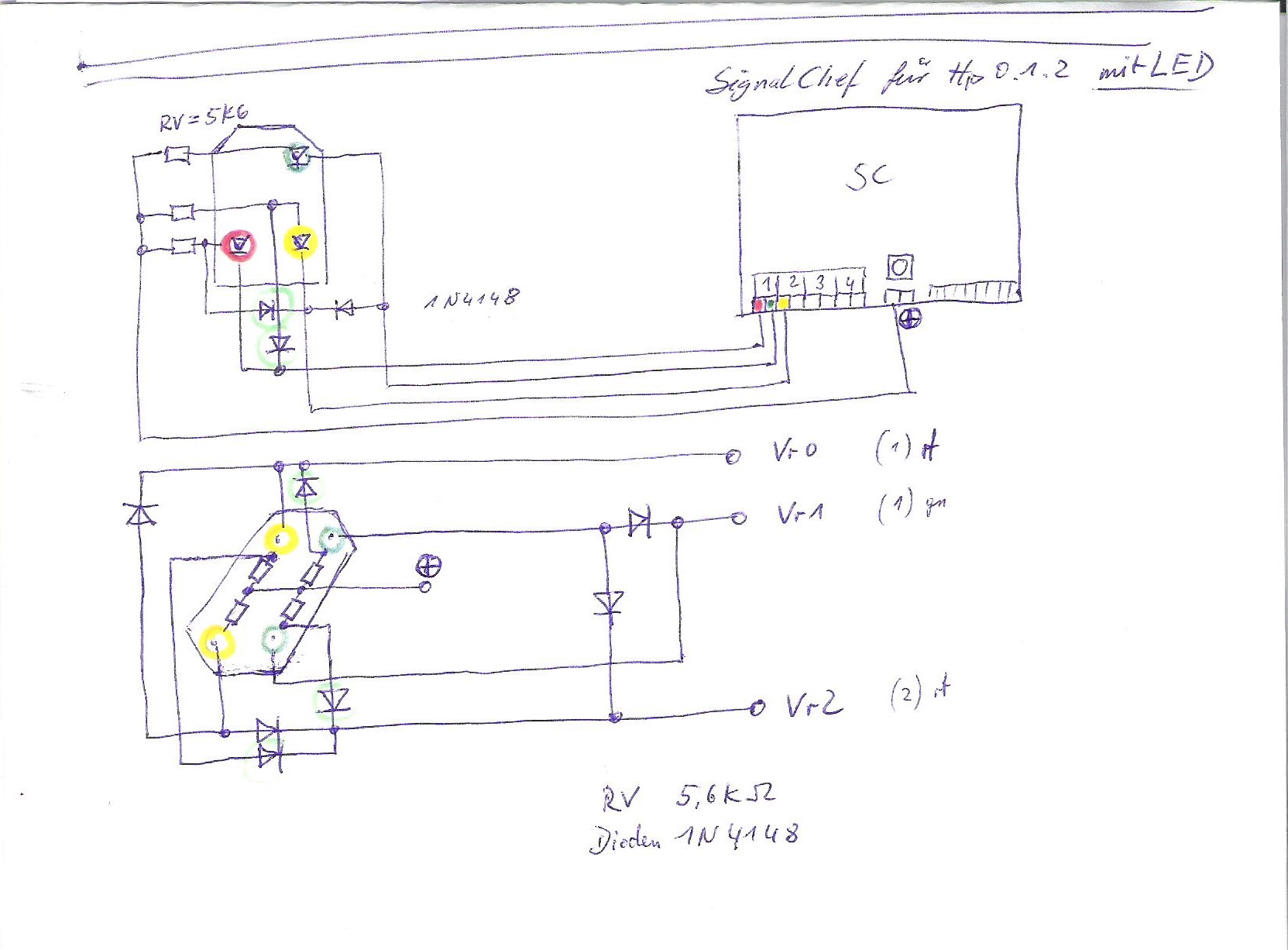

anbei eine ...jpg, mit der Signal-Anschaltung. Es sind da zur Löschung der verschiedenen Signalbilder beim HP Signal 2 weitere Dioden erforderlich, keine 10 Cent.
Beim Vorsignal ist der Aufwand dann größer, es werden dann mit allen Ausschlüssen 7 Dioden.
Die Löschdioden sind _GRÜN_ umrandet.
Eleganter kann es Torsten lösen, zudem ein Vorsignal am Mast eines Hauptsignals noch VR "Dunkel" zeigen soll.
Aber es geht mit dem Dioden Aufwand ohne Probleme.
Gruß
Ferdinand
MÄ - Dachbodenanlage mit ca. 150m K-Gleis,-- Intellibox II zum Fahren und Schalten, die Meldezentrale als DICO,--- Steuer PC ist jetzt ein DELL L --D830 mit XP, ---CC-Can(CdB) fürs BW und Schaltaufgaben, der Achszähler ist jetzt bidirektional von Gerd Kruse, - ModellStw -- jetzt 10.B2 und 4 AZ - Blöcke einfach Genial !! Absolut Top!! --Grüße von der Mosel - Ferdinand --
Die Bedienung ist etwas ungewohnt: Falls von Hp2 zurück auf Halt geschaltet werden soll, muss Hp2 zurückgenommen werden sonst gehen alle Lichter aus.
Wenn Hp0 am Hauptsignal ist kannst Du ja das ganze Vorsignal kurzschließen,
