Thread Startpost: Can Bus mit Märklin Decoder und Rückmeldemodulen on
Autor RE: Can Bus mit Märklin Decoder und Rückmeldemodulen   21 # 40 top
MichaelM
Amateur



Threadstarter

Beiträge: 19

Eingetreten: 22.01.16
Status: Offline
Eingetragen am 19.02.2016 18:09

oki, danke Thorsten

ik freu mich ja schon so uff dat gefummel un das getippse uff de tastatur


un, wow kriegt man hier schnell Antwort

Daumen hoch!!!!!!!


Autor RE: Can Bus mit Märklin Decoder und Rückmeldemodulen   22 # 40 top
MichaelM
Amateur



Threadstarter

Beiträge: 19

Eingetreten: 22.01.16
Status: Offline
Eingetragen am 21.02.2016 01:52

hiho, ich ma wieder

hab ma wieder ein prob.

also hab die CanModule alle angeschlossen und eingestellt...TrainController funzt auch super bis auf die Rückmelder. TC erkennt irgend wie den Gleisreporter deluxe nicht...das ServiceTool erkennt ihn aber..hab die gleiche Adresse von ServiceTool in TC angegeben doch TC zeigt mir keine Belegt Meldung...das ST zeigt mir die Belegt Meldung aber an.

hat jemand nen tipp


Autor RE: Can Bus mit Märklin Decoder und Rückmeldemodulen   23 # 40 top
Thorsten
Site Admin


User Avatar



Beiträge: 2256

Ort: in der Lampe
Eingetreten: 03.06.10
Status: Offline
Eingetragen am 21.02.2016 11:02

Moin,

ich habe zwar nicht viel Ahnung von TC aber auf der Siete des Reporters findest Du nee Tabelle, wie man das umrechnen und einstellen soll.

http://www.can-digital-bahn.com/mod...Adressen


Schöne Grüße

BR96 Thorsten


Bearbeitet von Thorsten am 21.02.2016 11:03

Autor RE: Can Bus mit Märklin Decoder und Rückmeldemodulen   24 # 40 top
MichaelM
Amateur



Threadstarter

Beiträge: 19

Eingetreten: 22.01.16
Status: Offline
Eingetragen am 21.02.2016 11:20

moin Thorsten,

die Adresse kann ich ja im Servicetool ablesen, hab jetzt alle Geräte die ein problem mit der Adresse verursachen könnten abgeklemmt und nur den GRdeluxe angeschlossen mit der Adresse 1, Modulnummer 1...Servicetool funzt alles nur im TC nüchts

ach was mir noch einfällt..auch wenn ich im TC die Adresse scane findet TC keine, auch wenn die Suche bei Adresse 4000 ist


Bearbeitet von MichaelM am 21.02.2016 11:25

Autor RE: Can Bus mit Märklin Decoder und Rückmeldemodulen   25 # 40 top
Thorsten
Site Admin


User Avatar



Beiträge: 2256

Ort: in der Lampe
Eingetreten: 03.06.10
Status: Offline
Eingetragen am 21.02.2016 12:38

Hallo Michael,

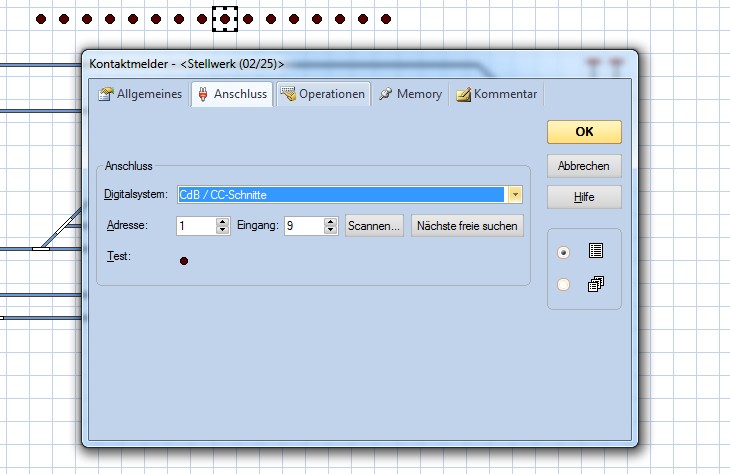

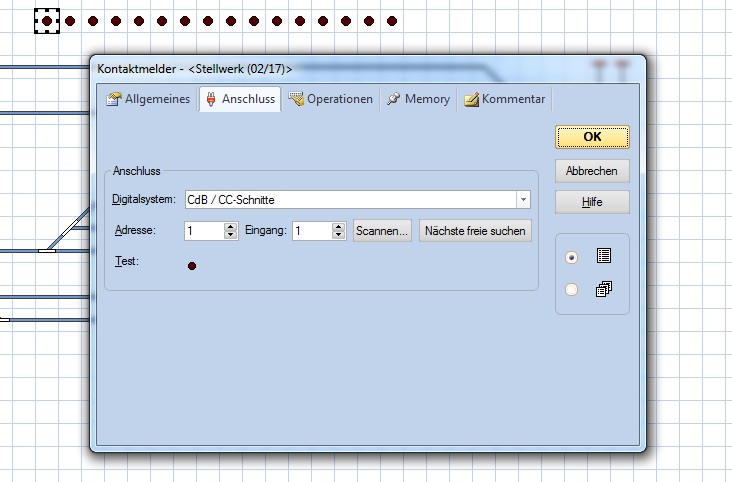

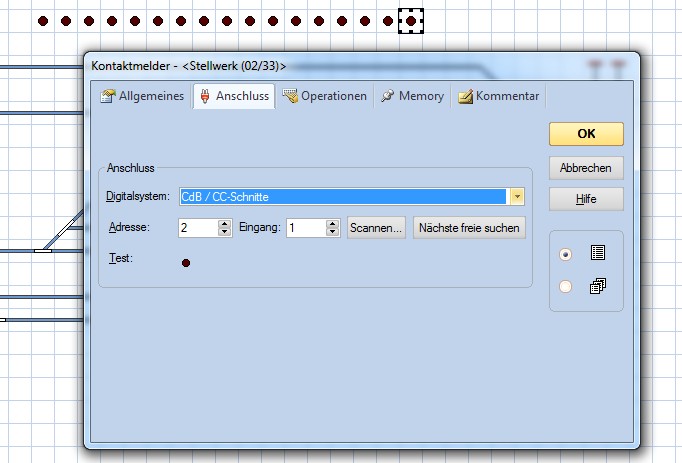

keine Idee was die Suche macht... Hier mal drei Bilder, wie man immer den ersten Eingang der ersten drei Reporter einstellen muss.
Hab es eben probiert mit der Gold Version und bei mir ging es.

Die Bilder zeigen von oben nach unten
Reporter 1 Eingang 1
Reporter 2 Eingang 1
Reporter 3 Eingang 1


Schöne Grüße

BR96 Thorsten


 Anhänge
(Size: 67.55Kb, px: 732x482)
(Size: 67.48Kb, px: 730x474)
(Size: 60.71Kb, px: 682x463)

Bearbeitet von Thorsten am 21.02.2016 12:48

Autor RE: Can Bus mit Märklin Decoder und Rückmeldemodulen   26 # 40 top
MichaelM
Amateur



Threadstarter

Beiträge: 19

Eingetreten: 22.01.16
Status: Offline
Eingetragen am 21.02.2016 13:06

danke Thorsten für Deine Geduld,

hab ich genauso eingestell wie im oberen Bild....(da ich nur ein GR angeschlossen habe um fehlerhafte Adressierung auszuschliesen) aber nücht...


kann das vieleicht damit zusammen hängen das ich die Blocktrennung an den Gleisen zu weit auseinander plaziert habe und deshalb der GR das wohl erkennt aber TC nicht?


Autor RE: Can Bus mit Märklin Decoder und Rückmeldemodulen   27 # 40 top
saar181213
Spezialist


User Avatar



Beiträge: 977

Ort: Nähe - Trier -- Oberbillig
Eingetreten: 08.06.12
Status: Offline
Eingetragen am 21.02.2016 14:32

Hallo Micha,

zum testen muss der GR nicht an der Anlage sein, es genügt der CAN - Bus (Cat Kabel).

Dann ein Kabel an eine Masse Klemme, und die 8 Gleisanschlüsse damit sozusagen kurz schließen, dann sollte sich bei richtiger Konfiguration was zeigen.
Übrigens, die Länge der Abschnitte spielt absolut für die Funktion keine Rolle, die können 10m und mehr sein, bei mir funktioniert das in der Wendel mit 12,50m ohne wenn und aber, sondern nur die saubere Isolierung der beiden Schienen, ohmig messbar mit dem Multimeter > 100 KOhm -- je höher je besser.
Also es darf kein leitender Schotterkleber (noch nass und feucht) sowie die Isolierstösse müssen sauber getrennt sein, keine Trennspäne etc vorhanden sein.
Zum Thema Isolierung gibt es mit Sicherheit eine Alternative, nämlich, den Achszähler. Damit sind alle Isolierprobleme vom Tisch.

Noch viel Spaß an der MOBA

Ferdinand


MÄ - Dachbodenanlage mit ca. 150m K-Gleis,-- Intellibox II zum Fahren und Schalten, die Meldezentrale als DICO,--- Steuer PC ist jetzt ein DELL L --D830 mit XP, ---CC-Can(CdB) fürs BW und Schaltaufgaben, der Achszähler ist jetzt bidirektional von Gerd Kruse, - ModellStw -- jetzt 10.B2 und 4 AZ - Blöcke einfach Genial !! Absolut Top!! --Grüße von der Mosel - Ferdinand --


Autor RE: Can Bus mit Märklin Decoder und Rückmeldemodulen   28 # 40 top
MichaelM
Amateur



Threadstarter

Beiträge: 19

Eingetreten: 22.01.16
Status: Offline
Eingetragen am 21.02.2016 19:56

hallo Ferdinand nud Thorsten,

also hab das jetzt auch nochma nach dem vorschlag von Ferdinand gemacht und auch da funzt alles...nur TC zeigt mir keine belegt Meldung an....hab auch nochma ne kleine teststrecke gemacht ohne Weichen oder sonst was...ca 1 meter lang mit 2 gleistrennungen...im Servicetool alles super im TC nix


Autor RE: Can Bus mit Märklin Decoder und Rückmeldemodulen   29 # 40 top
saar181213
Spezialist


User Avatar



Beiträge: 977

Ort: Nähe - Trier -- Oberbillig
Eingetreten: 08.06.12
Status: Offline
Eingetragen am 21.02.2016 21:33

Hallo Micha,

dann ist der GR OK. Wenn im Tool der GR funktioniert, brauchst Du nur die Com Schnittstelle in den TC intgrieren.

Es liegt nur an der Einbindung in den TC. Ich habe keine Erfahrung mit dem TC, ich fahre mit ModellStw, aber auch da müssen die Rückmelder immer richtig im Programm verankert werden.

Die CC Schnitte mit der Com Schnittstelle muss dem TC bekannt sein, dann die richtigen Adressen einstellen aber das alles sollte ein gutes Handbuch erzählen.

Schöne Grüsse
Ferdinand


MÄ - Dachbodenanlage mit ca. 150m K-Gleis,-- Intellibox II zum Fahren und Schalten, die Meldezentrale als DICO,--- Steuer PC ist jetzt ein DELL L --D830 mit XP, ---CC-Can(CdB) fürs BW und Schaltaufgaben, der Achszähler ist jetzt bidirektional von Gerd Kruse, - ModellStw -- jetzt 10.B2 und 4 AZ - Blöcke einfach Genial !! Absolut Top!! --Grüße von der Mosel - Ferdinand --


Autor RE: Can Bus mit Märklin Decoder und Rückmeldemodulen   30 # 40 top
MichaelM
Amateur



Threadstarter

Beiträge: 19

Eingetreten: 22.01.16
Status: Offline
Eingetragen am 22.02.2016 19:11

Hallo Ferdinand,

die CC Schnitte ist ja im TC schon angemeldet, ich kann ja über den PC via CC Schnitte schon Weichen stellen und auch Züge fahren. Nur den GR will TC irgend wie nich finden....
Deswegen hab ich ja noch ne Teststrecke ohne Weichen und so aufgebaut das nur ein GR angeschlossen ist.


Gruß Micha
