Hallo Zusammen,
ich habe endlich mein GBS verkabelt und will es in Betrieb nehmen. Dazu habe ich 4 GBS Switch Man und 8 GBS Switch Monitor 2 Module zusammengebaut, die schon vor einigen Jahren gekauft hatte.
Die Module sind nicht vorkonfiguriert. Jetzt habe ich bei der Inbetriebnahme das Phänomen, dass das Tool (das alte und auch das neue) immer nur einzelne Module findet (max. 3) und wenn ich über das Tool eine Adresse vergebe, diese z.B. für zwei Module gilt.
Ich habe dann mal nur ein GBS Switch Monitor Modul an der PowerBox gelassen und alle anderen abgezogen – dann kann ich das Modul „normal“ programmieren. Allerdings: Sobald ich den Strom wegnehme / neu starte, vergisst das Modul wieder seine Adresse und wird wieder als neues Modul (Adresse 0) angezeigt. Die anderen Einstellungen wie Lichtstärke und Adressen bleibe aber erhalten.
Ich kann die Module also auch nicht nach und nach konfigurieren, da jedes Mal, wenn ich den Strom wegnehme, sie ihre Adresse wieder verlieren.
Kann mir jemand einen Hinweis geben, was ich beachten sollte oder woran es liegen kann?
Ursachen kann ich mir viele denken – vom Einsatz von Windows 11, über ein sehr langes USB auf Seriell Kabel zur CC-Schnitte bis hin zu weiteren Modulen, die mit am Bus hängen. Hinter dem Startpunkt hängen in Reihe zwei Sternpunkte vor dem GBS Power Modul.
Viele Grüße
Guido
Beiträge: 2383 Ort: in der Lampe Eingetreten: 03.06.10 Status: Offline
Eingetragen am 30.03.2026 12:31
Hallo Guido,
teste mal bitte, ob es nicht das Tool ist was dich schlicht nur verwirt.
Ich glaube das meldet immer das Modul 0, auch wenn es keins gibt.
Schau mal in die Liste, ob nicht weiter unten die Module auftauchen.
Eine andere Idee habe ich allerdings sonst auch nicht.
ich möchte kurz meine Beobachtungen und meine Lösung zusammenfassen – vielleicht nutzen diese Infos ja noch jemandem. Wie ich bereits geschrieben habe, habe ich 8 GBS Switch Monitor Module montiert und verkabelt, OHNE sie vorher zu konfigurieren.
Die Lösung ist, sie VORHER und EINZELN zu konfigurieren – insbesondere da ich eine Mischung verschiedener Versionen im Einsatz habe: fünf der Module haben eine Firmware Version 0.1 – das sind wohl die ältesten Module (gekauft ab ca. April 2020 – aber jetzt erst eingebaut und in Betrieb genommen). Ein Modul hat die Firmware 2.4 und zwei die Firmware 2.5.
Mit allen Modulen ab der Firmware 2 gibt es keine Probleme – die kann ich auch nach konfiguriertem und verbautem Zustand mit dem Software Tool einzeln ansprechen, die behalte ihre Moduladresse. Die mit der Version 0.1 (alte Module) behalten die eigene Adresse allerdings nach einer Stromabschaltung nicht und erscheinen im Tool alle mit der Adresse „0“ … will ich da sauber was ändern, muss ich das GBS-Modul ausbauen und einzeln anschließen. Die sonstigen Einstellungen (Schaltadressen, Helligkeit) bleiben aber erhalten.
Beiträge: 2383 Ort: in der Lampe Eingetreten: 03.06.10 Status: Offline
Eingetragen am 06.04.2026 14:34
Hallo Guido,
wenn die von 2020 sind, bassieren die auf einem ganz anderen Controller, als die aktuellen. Da müsste noch ein dsPIC in der Mitte verbaut sein. Es gab damals auch ein anderes Tool dazu. Kann sein, das sich bei der ID-Vergabe was geändert hat aber bei den Daten nicht, so das das Tool da zwar die Einstellungen findet und auch schreiben kann aber die ID nicht.
Denn wenn ich mich recht erinnere, waren die GBS-Monitore immer nur eine Variante des SignalChefs.
Hallo Thorsten,
erstmal vielen Dank, dass du dich am Feiertag mit den Themen beschäftigst und mir antwortest! Deshalb wünsch ich dir und allen Anderen Interessierten hier erstmal frohe Ostern und bedanke mich herzlich für die Unterstützung!

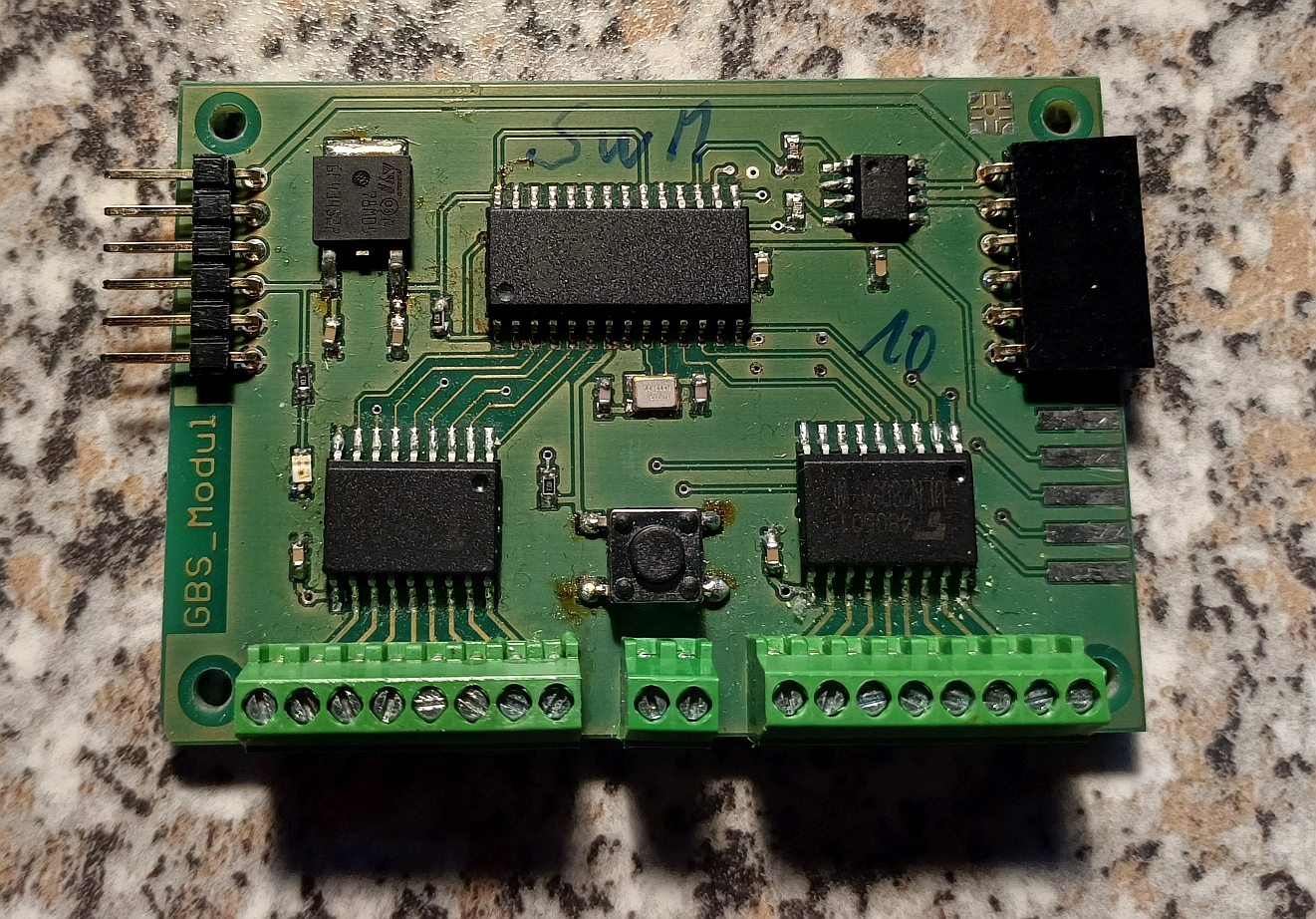

Mit dem alten Chip meinst du wahrscheinlich die Variante in Bild1? Davon habe ich auch ein Modul, das auf dem Bild… das regiert aber auf keines der Tools, habe ich schon als defekt abgestempelt und abgehakt.

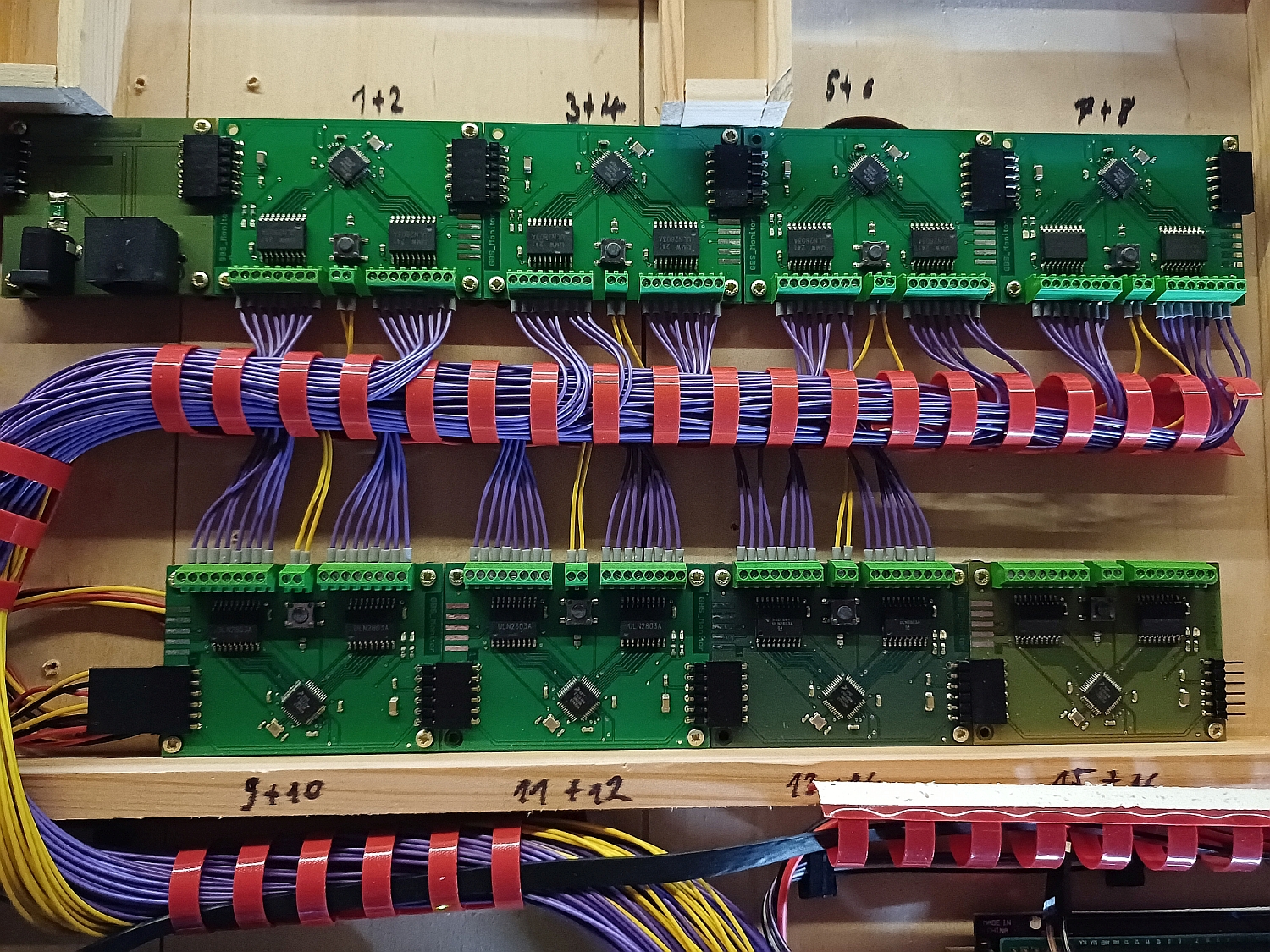

Die acht Switch Monitor Module sehen für mich alle gleich aus (siehe Bild 2). Auch die Beschriftung auf den Chips scheint gleich, ich bin aber kein Fachmann. Zur Verkabelung: An jedem Ausgang der Switch Monitor Module sind zwei LEDs angeschlossen. Eine am Tastenfeld neben dem Taster, eine im Gleisbild. Die Taster gehen an die Switch Man Module.

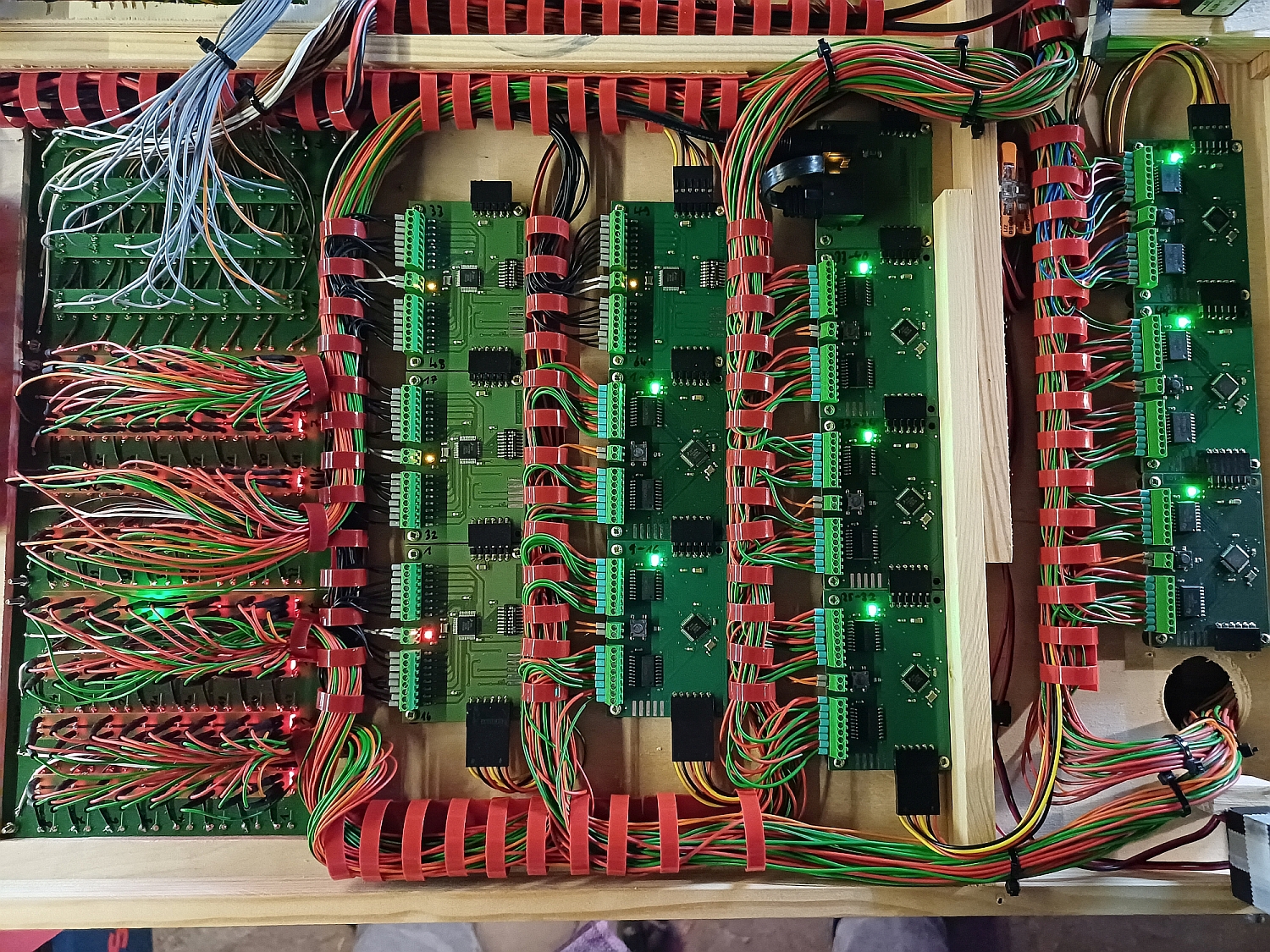

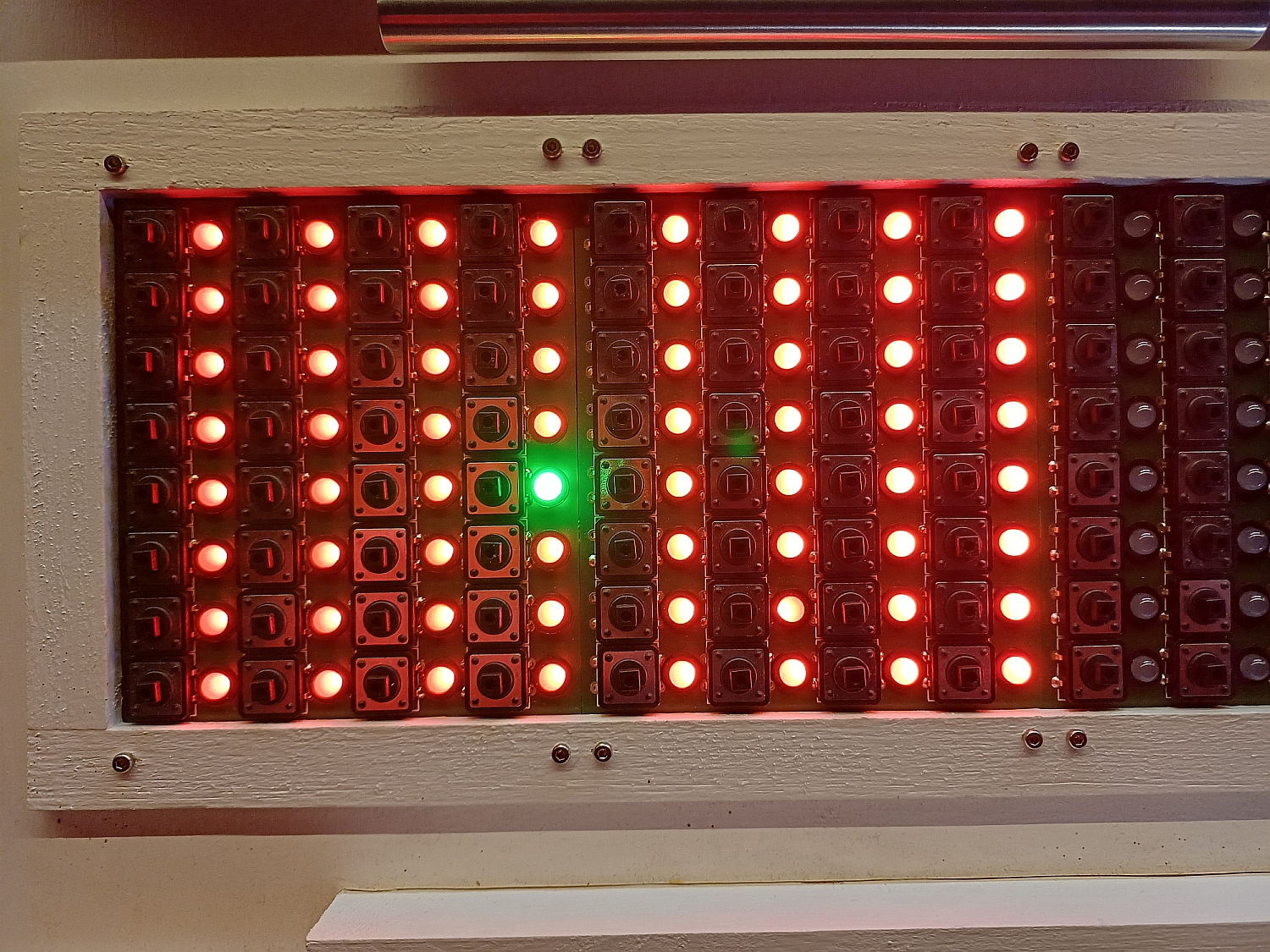

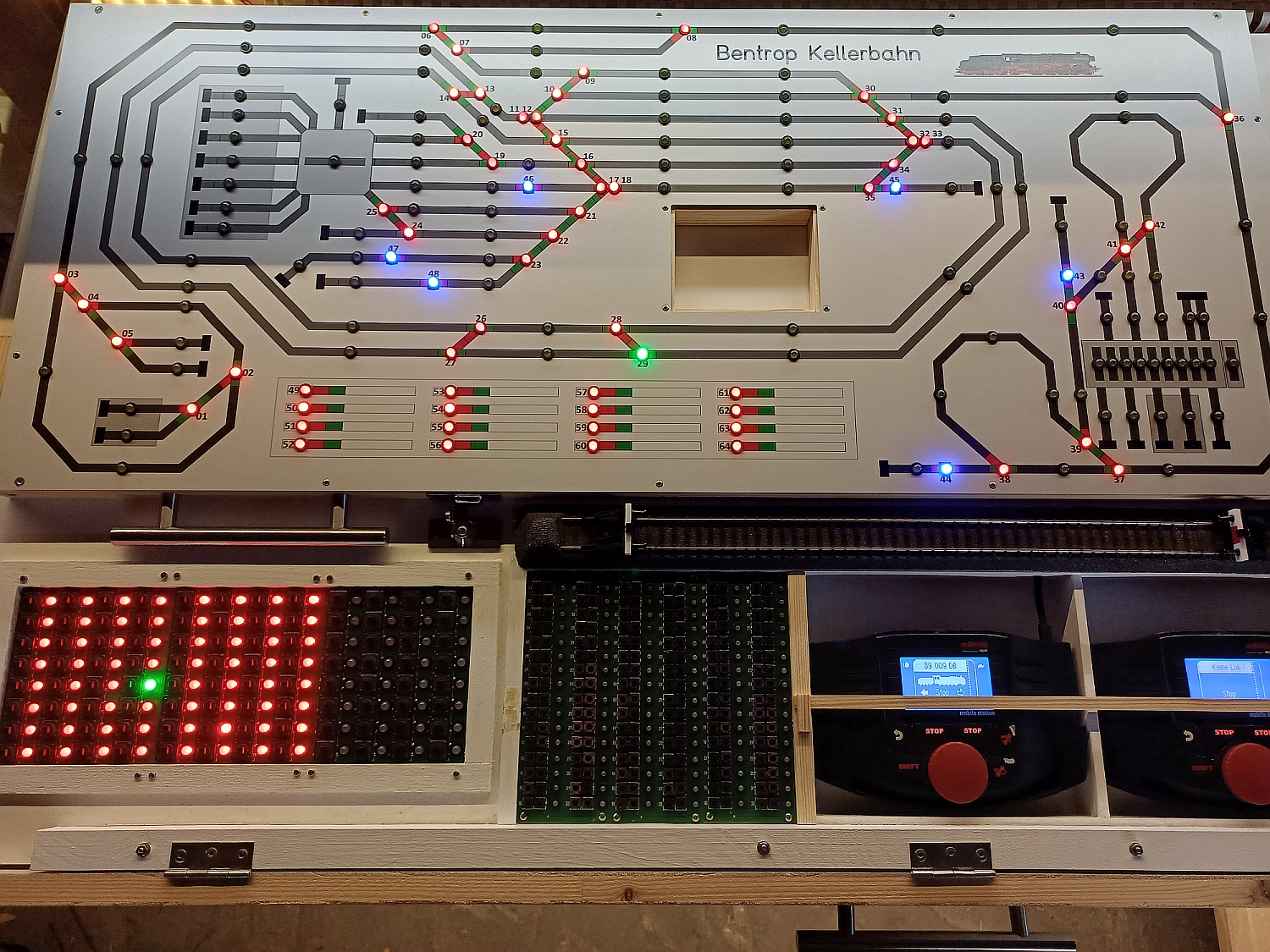

Falls es interessiert: Bild 3 zeigt meine Verkabelung der GleisMonitor Module, die ich aber noch nicht in Betrieb genommen habe – nur verkabelt. Hier ist jeweils eine gelbe LED im Gleisbild angeschlossen. Bild 4 zeigt das Gleisbild (nur LEDs – keine Schalter) und darunter die Tastenfelder. Die leuchtenden LEDs werden von den Switch Monitor Modulen angesteuert. Bild 5 zeigt das Tastenfeld etwas näher.
Zurück zum Thema: ich habe die GBS Switch Monitor Module mit der Firmware 0.1 auch mit der alten Version des Tools (von 2018) konfiguriert – mit demselben Ergebnis. Alle Einstellungen bleiben, bis auf die ID – die verschwindet bei der Stromabschaltung. Das ist für mich aber erstmal kein Problem mehr, weil die Adressen ja erhalten bleiben. Und auf die kommt es an. Ich hoffe nur, dass ich mich nicht nochmal bei den Adressen umentscheide.
Nach den GBS Switch Monitor Modulen habe ich die vier GBS SwitchMan Module getestet. Und da habe ich eine komische Situation: Bei zwei der vier Module reagieren die Eingänge 10, 11, 12 und 13 nicht auf den Tastendruck und geben keinen Befehl aus. An meiner Verkabelung liegt es (wahrscheinlich) nicht – ich habe eines der Module ausgebaut und direkt mit einem Kabel zwischen der Mitte und den 16 Eingängen einen Taster simuliert: An den vier Eingängen reagiert das Modul einfach nicht.
Frage: Können die Module defekt sein? Komisch ist, dass zwei Module den gleichen Fehler haben, die gleichen Eingänge betroffen sind…
Hat dazu vielleicht jemand eine Idee?
Ich habe noch ein fünftes GBS SwitchMan Modul hier zur Reserve. Mein nächster Schritt ist, dass ich eines der beiden betroffenen Module austausche…. wenn es passt, am kommenden Wochenende.
