Auf dem Modul hat es LEDs wo den aktuellen Status anzeigen. Gibt es eine Möglichkeit zusätzlich externe LEDs anzuschliessen? Auf einer Seite der Platine hat es 5 Lötpads, sind die verbunden?

Vielen Dank
Pascal


Autor RE: Status LED anschliessen   2 # 5 top
Thorsten
Site Admin


User Avatar



Beiträge: 2342

Ort: in der Lampe
Eingetreten: 03.06.10
Status: Offline
Eingetragen am 21.07.2024 11:04

Hallo Pascal,

es gibt da keine Lötpads für externe LEDs.
Die "Pads" sind zum programmieren des Moduls an der Seite.


Schöne Grüße

BR96 Thorsten


Autor RE: Status LED anschliessen   3 # 5 top
pberger
Amateur



Threadstarter

Beiträge: 18

Eingetreten: 26.01.22
Status: Offline
Eingetragen am 23.07.2024 20:01

Vielen Dank für die Antwort. Dann versuche ich mal etwas mit einem Lichtleiter auf die LEDs der Platine hinzukriegen.


Autor RE: Status LED anschliessen   4 # 5 top
Guido78
Amateur




Beiträge: 11

Ort: Fröndenberg
Eingetreten: 20.05.18
Status: Offline
Eingetragen am 09.08.2025 17:14

Hallo Zusammen,

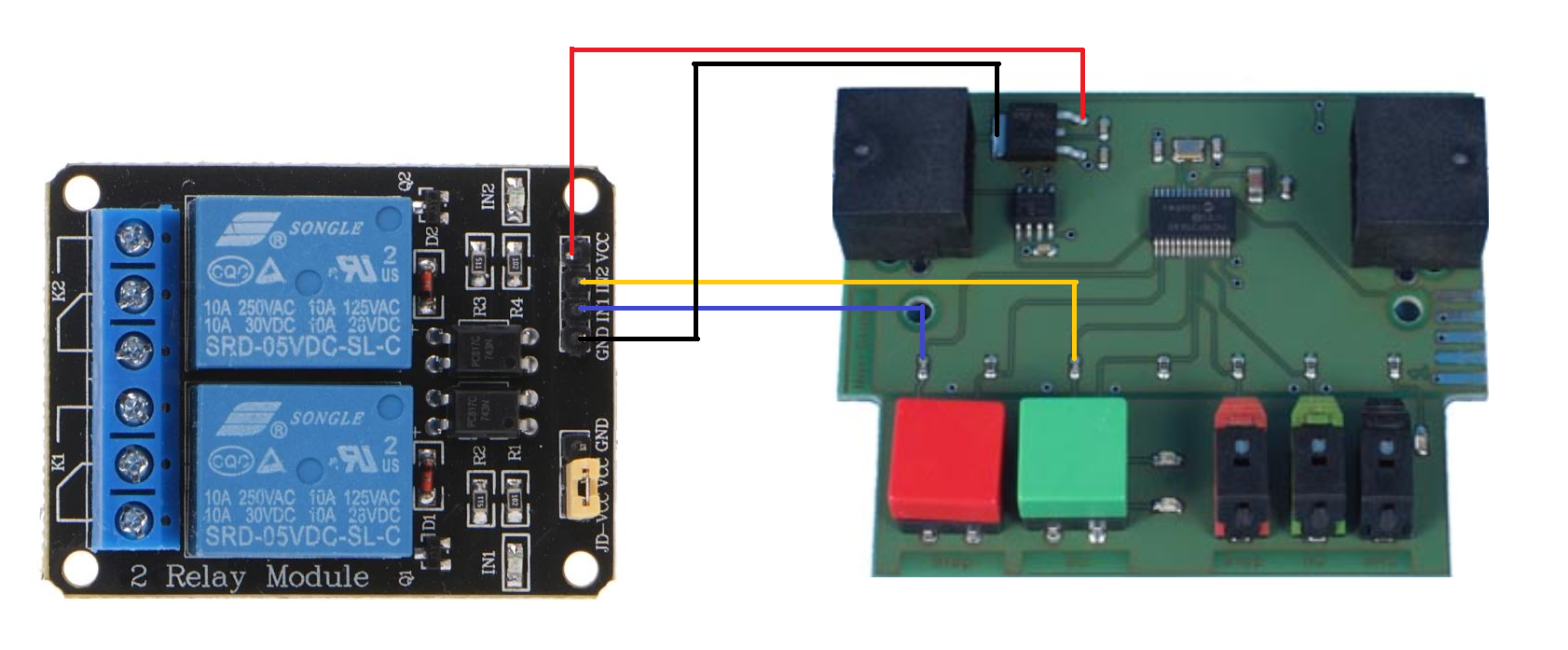

auch ich möchte gerne große Status LEDs in meinem GBS anzeigen (LED beleuchtete Taster) und dazu würde ich gerne die LEDs herausführen. Um eine Trennung zu haben, dachte ich an ein einfaches 2-kanal Relais Modul. Der 78m05 Spannungsregler dürfte doch genug liefern, um die Relais mit schalten zu können?

Kann mir jemand bestätigen, ob das so (siehe Zeichnung) funktionieren würde?

Vielen Dank!


 Anhänge
(Size: 956.49Kb, px: 1682x697)

Autor RE: Status LED anschliessen   5 # 5 top
Thorsten
Site Admin


User Avatar



Beiträge: 2342

Ort: in der Lampe
Eingetreten: 03.06.10
Status: Offline
Eingetragen am 10.08.2025 02:00

Hallo Guido,

das kann man anhand eines solchen Bildes nie beantworten!

Denn es gehört mehr dazu, wie es nur richtig anzuschließen.
Von der Verdrahtung scheint es richtig zu sein. Nur bleibt die Frage: Kann der Controller auf der CAN-Platine den Strom liefern, den deine Platine benötigt? Das kann ich dir nicht beantworten.
Baust Du einen Kurzschluss oder überlastest die Pins, dann ist das Modul hin.

Ich habe so das Gefühl, ich muss da mal ein Modul machen, was den Status des Systems anzeigt....

Denke am Einfachsten ist es, das mal in ein Schaltmodul als Auswahl neben den Magnetadressen einzubauen. Oder sollte/muss es ein eigenständiges Modul sein?

Sollte es beides anzeigen? Also einmal an und ein zweiter Kanal aus? (rot/grün) oder reicht nur rot an/aus.
Dann könnte das mit in den LampenChef Jumbo, da dort eh schon der Systemstatus für die LED auf dem Modul ausgewertet wird. Da könnte man das als Auswahl für den Anschluss 1 mit einbauen.

Oder für rot/grün später dann in den WeichenChef Jumbo...

Das sind aber erst einmal nur Gedankenspiele...




Schöne Grüße

BR96 Thorsten
