Autor Erledigt: 2 x LDT HSI-88-USB?   1 # 6 top
Pipo48
Spezialist




Beiträge: 395

Eingetreten: 18.02.14
Status: Offline
Eingetragen am 20.04.2019 13:55

Hallo zusammen,

ich frage jetzt einfach mal, in den einschlägigen Handbüchern sehe ich nichts dazu.

Für meine Gleisbelegtmeldungen verwende ich LDT-Module RM-GB-8-N-G, die über ein HSI-88-USB-Interface direkt in den PC melden. Nun erfordern meine Ausbauten (Bergstrecke und Schattenbahnhof) weitere Module, die örtlich eigentlich am Strang 2 noch angehängt werden könnten. Dann verschiebt es mir aber alle Rückmeldenummern im Strang 3 und das alles wieder im Mstw richtig zu stellen, ist mir etwas zuwider. So kommt die Idee auf, ein 2. HSI-88-USB-Interface einzusetzen.

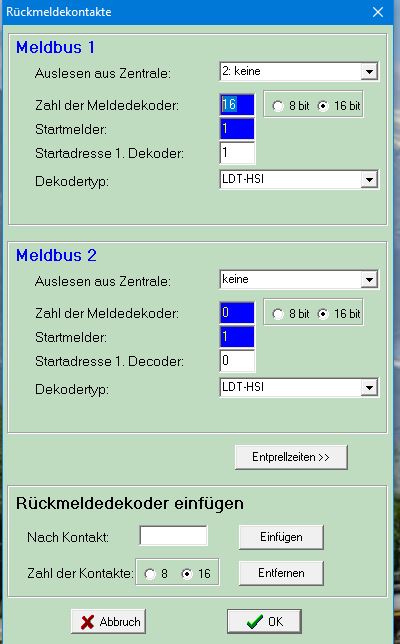

Geht das? Das Mstw-Feld "Rückmeldekontakte" lässt jedenfalls 2 x Decodertyp LDT-HSI zu. Vielleicht ist das aber auch nur entweder / oder (Meldbus 1 oder und nicht UND Meldbus 2)?

Und weiss jemand, ob der PC die Rückmeldungen von 2 Interfaces dann richtig ans Modellstellwerk weiter gibt? Erfahrungen damit?

Vielen Dank und Gruss
Markus


Modellstellwerk 10.6B71, Typ SBB bzw RhB Integra Domino 67. Anlage frei der RhB nachempfunden. 47 Loks Bemo, alle mit ESU Lokpilot 4 oder 5. Zentrale EcoS2 mit 2 Zusatzbooster von ESU. Alle 86 Weichen mit ESU Switchpilot angesteuert. Gleisfreimeldung und Rückmeldung mit LDT Littfinski-Modulen. Signale mit QDecoder angesteuert. 3 KehrschleifenModule LK200 Lenz.
Anlagencomputer = W11H


 Anhänge
(Size: 53.17Kb, px: 400x644)

Bearbeitet von Pipo48 am 26.04.2019 09:06

Autor RE: 2 x LDT HSI-88-USB?   2 # 6 top
Ulli9391
Spezialist




Beiträge: 909

Eingetreten: 06.01.12
Status: Offline
Eingetragen am 20.04.2019 14:40

Hallo Markus,

warum sollte das nicht gehen?
Kannst Du das nicht mal mit einem Modul testen -separate Verbindung zum PC und für dieses Modul eine höher Adresse eingeben.
Wie sieht denn die Verbindung bei Dir zum PC aus?

Gruß Ulli


Autor RE: 2 x LDT HSI-88-USB?   3 # 6 top
Pipo48
Spezialist



Threadstarter

Beiträge: 395

Eingetreten: 18.02.14
Status: Offline
Eingetragen am 20.04.2019 15:16

Hallo Ulli,

die Verbindung vom LDT HSI-USB-Interface zum PC ist über ein USB-Kabel. Du meinst, ich soll so ein Rückmeldemodul mit dem Kabel (sieht gleich aus wie ein Computer-Verbindungskabel mit so einem "Schnappschalter" direkt an den PC anschliessen? Muss mal sehen, ob der überhaupt 2 solche Anschlüsse hat, es ist nur ein Mini-PC Z-Box.

Gruss Markus


Modellstellwerk 10.6B71, Typ SBB bzw RhB Integra Domino 67. Anlage frei der RhB nachempfunden. 47 Loks Bemo, alle mit ESU Lokpilot 4 oder 5. Zentrale EcoS2 mit 2 Zusatzbooster von ESU. Alle 86 Weichen mit ESU Switchpilot angesteuert. Gleisfreimeldung und Rückmeldung mit LDT Littfinski-Modulen. Signale mit QDecoder angesteuert. 3 KehrschleifenModule LK200 Lenz.
Anlagencomputer = W11H


Autor irrtümlich 2 x eingetragen   4 # 6 top
Pipo48
Spezialist



Threadstarter

Beiträge: 395

Eingetreten: 18.02.14
Status: Offline
Eingetragen am 20.04.2019 15:16

gelöscht


Modellstellwerk 10.6B71, Typ SBB bzw RhB Integra Domino 67. Anlage frei der RhB nachempfunden. 47 Loks Bemo, alle mit ESU Lokpilot 4 oder 5. Zentrale EcoS2 mit 2 Zusatzbooster von ESU. Alle 86 Weichen mit ESU Switchpilot angesteuert. Gleisfreimeldung und Rückmeldung mit LDT Littfinski-Modulen. Signale mit QDecoder angesteuert. 3 KehrschleifenModule LK200 Lenz.
Anlagencomputer = W11H


Bearbeitet von Pipo48 am 20.04.2019 20:41

Autor RE: 2 x LDT HSI-88-USB?   5 # 6 top
Ulli9391
Spezialist




Beiträge: 909

Eingetreten: 06.01.12
Status: Offline
Eingetragen am 20.04.2019 19:20

Hallo Markus,

Du hast doch eine Ecos als Zentrale und die ist als Zentrale 1 bei Modellstellwerk angemeldet. Über diese werden die
bisher eingerichteten Melder gelesen und an Modellstellwerk weitergeleitet.
Wenn Du eine 2. Zentrale einrichtest - über das High Speed Interface kannst Du auch über diese Melder einrichten.
Und soweit ich das gelesen habe bist Du frei in der Wahl der Adressblöcke für - li-mi-re -.

Gruss Ulli


Autor RE: Erledigt: 2 x USB-HSI   6 # 6 top
Pipo48
Spezialist



Threadstarter

Beiträge: 395

Eingetreten: 18.02.14
Status: Offline
Eingetragen am 26.04.2019 09:05

Hallo zusammen,

also: die Frage ist geklärt. LDT hat auf meine Frage geantwortet, das "... hängt von der verwendeten Steuerungssoftware ab. ..."
Ronald hat daraufhin geantwortet: "Man kann 2 HSI USB anschließen. Jeder wird als eigene Zentrale angelegt, ein mit UBS A und ein mit USB B. Diese Zentralen werden dann bei den Einstellungen für Melder angegeben."

Nun ist alles klar und die Direktion Infrastruktur kann weiter machen
LG Markus


Modellstellwerk 10.6B71, Typ SBB bzw RhB Integra Domino 67. Anlage frei der RhB nachempfunden. 47 Loks Bemo, alle mit ESU Lokpilot 4 oder 5. Zentrale EcoS2 mit 2 Zusatzbooster von ESU. Alle 86 Weichen mit ESU Switchpilot angesteuert. Gleisfreimeldung und Rückmeldung mit LDT Littfinski-Modulen. Signale mit QDecoder angesteuert. 3 KehrschleifenModule LK200 Lenz.
Anlagencomputer = W11H


Bearbeitet von Pipo48 am 26.04.2019 09:06
