Hallo zusammen,

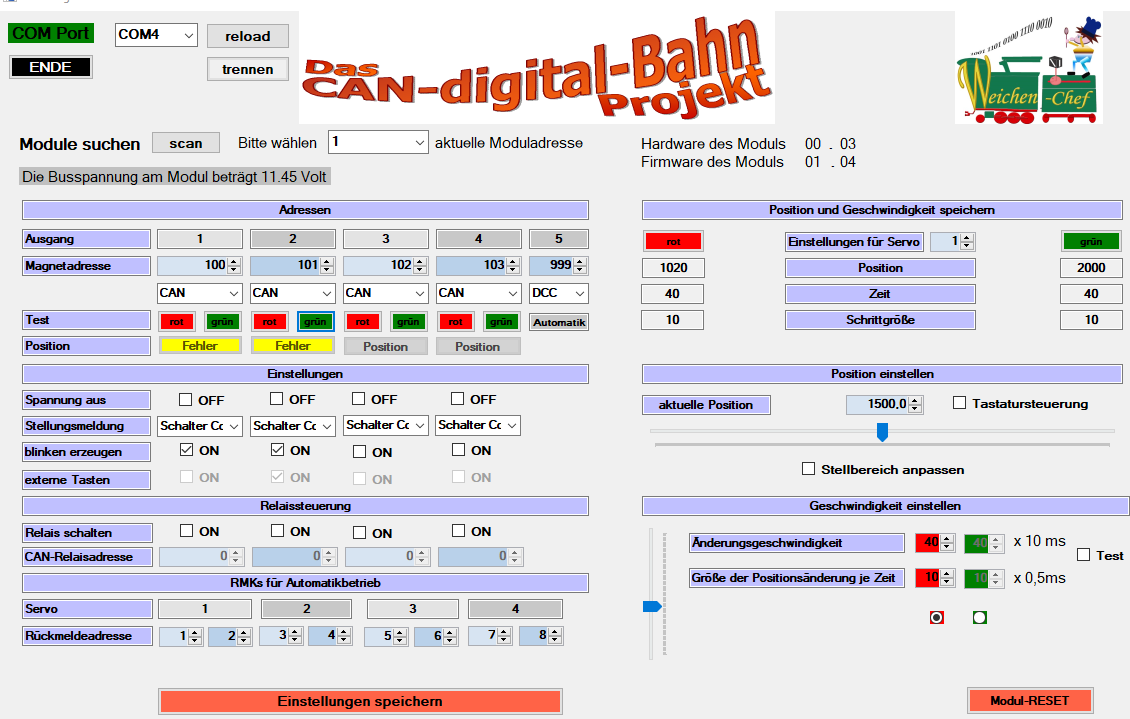

ich komme leider nicht weiter. Ich haben eine schönen neuen Weichenchef 3.0 im Einsatz. Alles ist eingestellt. Wenn ich die Servos über das Servicetool nach der Einstellung schalte, zeigt die Position "Fehler" gelb an. Weiche hat aber geschaltet. Das dürfte doch nicht sein. Was mache ich falsch? Einstellung / Meldung siehe Anhang 1.

Könnte es sein, dass ich die Wegstrecke des Servos zu lange eingestellt habe, also die Weichenzunge schon am "Anschlag" ist und der Servo noch weiter "fahren" will?

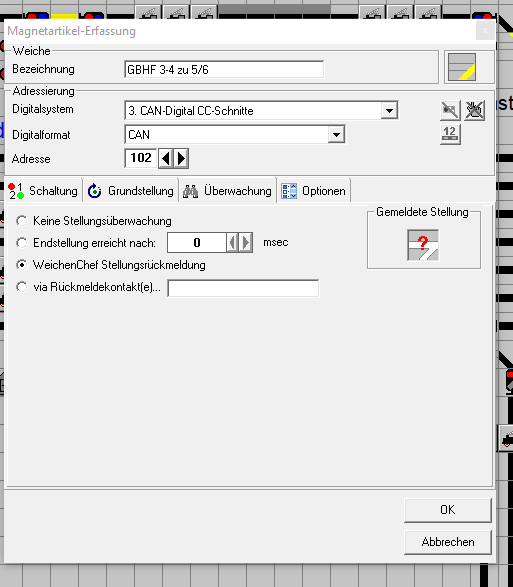

Außerdem gibt es in WDP keine Stellungsmeldung, siehe Anhang. Ich vermute, dass das mit der Fehlermeldung im Servicetool zusammenhängt (siehe Anhnag 2).

Ferner machen die Servos auch noch Lärm wenn Sie geschaltet haben und die Endstellung erreicht haben. Wie bekomme ich das weg?

Muss man eventuell besondere Servos verwenden?

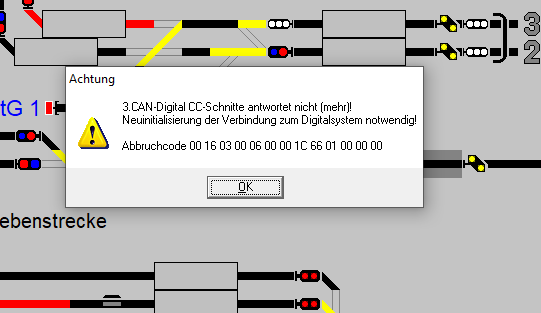

Außerdem habe ich dann noch das Problem einer Fehlermeldung "3.CAN-Digital CC-Schnitte antwortet nicht mehr (siehe Anhang 3) in WDP. Da schaltet dann nichts mehr und ich muss die CC-Schnitte in WDP neu starten. Was könnte das sein?

Ich hoffe es gibt da ein paar Tipps.

Liebe Grüße

Oli


CS2 mit WDP Version 2018 aktuelle Version, PC-Schnitte für RMK und CC-Schnitte für Weichenchefs und Gleisreporterdelux, Drehscheibe Sven Brandt


 Anhänge
(Size: 15.26Kb, px: 541x313)
(Size: 18.27Kb, px: 513x587)
(Size: 114.91Kb, px: 1130x719)

Autor RE: Weichenchef Servo 3.0   2 # 4 top
Thorsten
Site Admin


User Avatar



Beiträge: 2195

Ort: in der Lampe
Eingetreten: 03.06.10
Status: Offline
Eingetragen am 10.10.2022 13:16

Hallo Oli,

hm, wo fange ich an...

Da sind denke ich ein paar Einstellungen im ServoChef falsch.
Wenn ich das richtig erkenne hast Du die externen Eingänge als Erkennung für die Servoendlagen ausgewählt. Ich vermute aber mal das Du da nichts angeschlossen hast. Denn davon steht nichts im Text. Wenn die Eingänge beide offen sind, ist eben dann immer eine Störung vorhanden und keine Endlage wurde erreicht.

Du müsstes dann auf die "virtuel" umschalten. Dann wird eine Stellungsmeldung an hand der gesendeten Position an WDP übertragen. Das ist aber nicht unbedingt die wirkliche Position des Servos. Die kannst Du bekommen, wenn Du Robotik Servos mit einem Feedbackanschluss verwendest, die liefern die echte Stellung des Servos zurück und das kann der WeichenCehf Servo auswerten und daran wird dann die Meldung der Weichenstellung erzeugt. Oder eben wie früher mit Endschaltern.

Wenn die Servos noch lärm machen, kann das verschieden Gründe haben. Zu einem du fährst zu stark in die Endlage rein und die Kraft der Weiche drückt den Servo zurück und das versucht er aktiv auszugleichen, in dem er summt und eine Gegenkraft aufbringt. Auch kann es sein, das die Auflösung des WeichenChefs Servos von der position her für den Servo selber zwischen zwei Positionen sich befindet und er nun immer hin und her springt. Das sieht man nicht unbedingt.

Am einfachsten kann man das unterdrücken, wenn man die Spannung nach dem Schalten abschaltet. Aber dann zappeln die meist bei der nächsten Bewegung wieer erst etewas ehe sie sich bewegen, weil sie die Position suchen wo sie ein sollten.

Ach ja und analoge Servos mögen meist die höhe Positionsauflösung des WeichenChefs nicht und brummen deswegen am Ende, weil sie die Position nie erreichen.

Da muss man schauen was man will. Am besten sind Robotik Servos, die haben eine hohe Auflösung und melden einem die Position zurück.

Die Meldung der CC-Schnitte ist ganz einfach.
Du wilst im CAN per WDP eine Adresse schalten, auf diese Schaltanforderung bekommt WDP aber keine Antwort und denkt nun deswegen die Verbindung ist gestört. Die CAN-Adresse endet denke ich auf 34 ich habe den Umrechnungscode gerade nicht im Kopf.


Schöne Grüße

BR96 Thorsten


Autor RE: Weichenchef Servo 3.0   3 # 4 top
oliverleuze
Spezialist



Threadstarter

Beiträge: 55

Eingetreten: 23.05.15
Status: Offline
Eingetragen am 01.01.2023 16:40

Lieber Thorsten,

danke für Deine Antwort. Ich war jetzt wegen Arbeitsüberlastung heute mal wieder an der Anlage. Daher erst jetzt meine Rückmeldung. Ich wünsche Dir erst mal ein gutes Neues Jahr.

Das mit der Einstellung hat mir sehr geholfen. Jetzt klappt es mit der Rückmeldung auch in WDP. Super danke!

Der Ton stört, daher werde ich auf Robotik-Servo umstellen.

Jetzt habe ich aber noch eine andere Frage:

Ich würde gerne auch eine Entkuppler gesteuert via Servo (Eigenbau) anschließen. Über Dein Servicetool geht das auch, aber in WDP kann ich wenn das Gleisbild eines Entkupplers angelegt werden, nur in eine Richtung schalten. Wie kann ich das lösen? Gibt es da einen Tipp?

Bzgl. der Fehlermeldung verstehe ich Dich so, dass ich im CAN eine Adresse in WDP schalten will, die es nicht gibt. Diese Adresse müsste ich dann in WDP löschen. Richtig?

Kannst Du mir ggfs den Umrechungscode sagen. Die 34 ist es nicht. Das ist eine MM-Adresse geschaltet über einen Decoder von Märklin.

Vielen lieben Dank und an alle auch ein gutes, erfolgreiches und gesundes neues Jahr.

Liebe Grüße

Oli


CS2 mit WDP Version 2018 aktuelle Version, PC-Schnitte für RMK und CC-Schnitte für Weichenchefs und Gleisreporterdelux, Drehscheibe Sven Brandt


Autor RE: Weichenchef Servo 3.0   4 # 4 top
Thorsten
Site Admin


User Avatar



Beiträge: 2195

Ort: in der Lampe
Eingetreten: 03.06.10
Status: Offline
Eingetragen am 03.01.2023 11:48

Hallo Oliver,

ja, die Adresse muss dann in WDP inder Fahrstrasse gelöscht werden. Die Umrechnung ist einfach. Das sind HEX Werte, so steht die 0x34 für Dezimal 52.

Für das Problem mit dem Servo in WDP habe ich keine Idee.


Schöne Grüße

BR96 Thorsten
